 电容器使用注意事项：
1.过电压和过热将缩短电容器的寿命。因此应严格控制运行条件( 即：环境温度、电压及电流等)。
2.系统中装并联电容器时，应充分注意以下情况：
  a. 在谐波含量严重的环境下，不宜直接装设并联电容器，请串联抗谐波电抗器使用。在谐波含量并不严重的环境下，请提升电容器电压等级或采用滤波电容器。( 常见的谐波源有：变频器、直流整流器、逆变器、电解电镀设备、中频炉、电弧炉等)
  b. 在电动机固定连接并联电容器时，建议按电容器电流小于电动机空载电流90% 来选配电容器。
  c. 在变压器空载时，应使电容器退出运行。
3.系统中装并联电容器时，应选用能限制涌流及不重燃的专用开关、接触器、电子复合开关及过流继电器等。
4.电容器再投入需要延时3min 以上，断开电源必须进行短路放电之后，才能进行触及或测试。
5.用小型断路器作短路?；な?，应按电容器额定电流2-3 倍选择，严禁断路6.电容器从电源切除后一定要保证电容器剩余电压降至10% 额定电压才允许再次投入
主要参数及其它条件：
1.额定电压：(0.23~1.2)kV，AC
2.额定频率：50Hz 或60Hz
3.额定容量：(1 ~ 100)kva r
4.电容偏差：-5% ~ +10%
5.损耗角正切值：
工频额定电压下，20℃时≤ 30kvar 产品，tgδ ≤ 0.0012; >30kvar 产品，tgδ ≤ 0.0015
6.允许过电压：1.1UN；每24h 中不超过8h
7.允许过电流：1.3 IN
8.自放电特性：电容器施加压 √2 UN 直流电压，断开电源3min 后，剩余电压降到50V 或以下

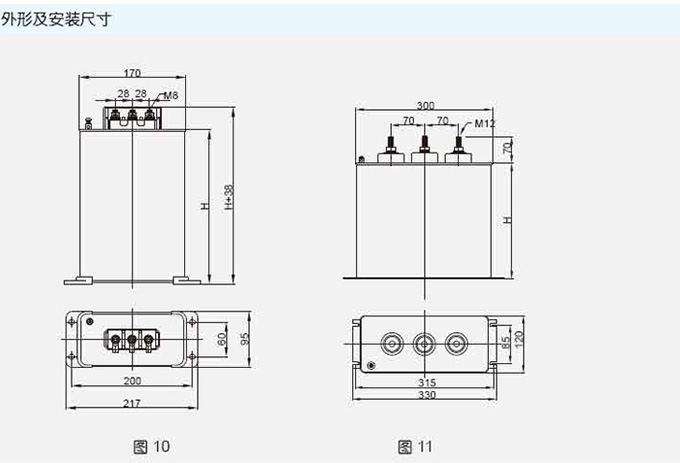

产品型号 HYMJ	额定电压 (kV)	额定容量(kvar)	额定电容 (μF)	额定电流 (A)	额定频率(Hz)	高度 (H)mm	图号
0.4-10-3	0.4	10	199	14.4	50	210	图10
0.4-15-3	0.4	15	298	21.7	50	250	图10
0.4-20-3	0.4	20	398	28.9	50	200	图11
0.4-25-3	0.4	25	497	36.1	50	240	图11
0.4-30-3	0.4	30	597	43.3	50	240	图11
0.4-35-3	0.4	35	697	50.5	50	300	图11
0.4-40-3	0.4	40	796	57.7	50	350	图11
0.4-50-3	0.4	50	995	72.1	50	350	图11
